Bộ điều chỉnh ga tự động cho máy phát điện được tích hợp và tối giản các bộ phận để có giá thành hợp lý cho người dùng. Bộ điều khiển đã được lắp đặt và hoạt động ổn định trên nhiều chủng loại máy phát điện, cả với các máy hiện đại do bị hỏng bộ điều khiển nhưng không có linh kiện thay thế.
Nguyên lý hoạt động:
Bộ điều khiển được tích hợp mạch điện tử điều khiển cùng cơ cấu chấp hành đóng gói chung vỏ được nối với đường ra của cụm phát điện. Điện áp ra của cum phát điện đưa tới bộ điều khiển có 02 nhiệm vụ:
- Cung cấp năng lượng cho bộ điều khiển hoạt động.
- Cung cấp tín hiệu tần số điện áp ra để bộ điều khiển nhận biết được tốc độ của động cơ.
Khi động cơ quay đúng tốc độ định mức điện áp ra có tần số đúng 50Hz. Căn cứ vào tần số điện áp bộ điều khiển nhận biết động cơ đang quay đúng tốc độ nên sẽ giữ nguyên cần kéo và động cơ giữ nguyên tốc độ định mức. Khi vì một lý do nào đó khiến tốc độ động cơ giảm (như tăng phụ tải trên đường ra của cụm phát khiến mômen cản của cụm phát tăng lên tốc độ vòng quay của động cơ giảm xuống), dẫn đến tần số điện áp ra giảm xuống, bộ điều khiển nhận biết tần số điện áp đưa tới giảm sẽ tác động làm quay cần theo chiều tăng ga của động cơ cho tới khi động cơ đạt tới tốc độ định mức. Khi tốc độ động cơ tăng sẽ tác động ngược lại.

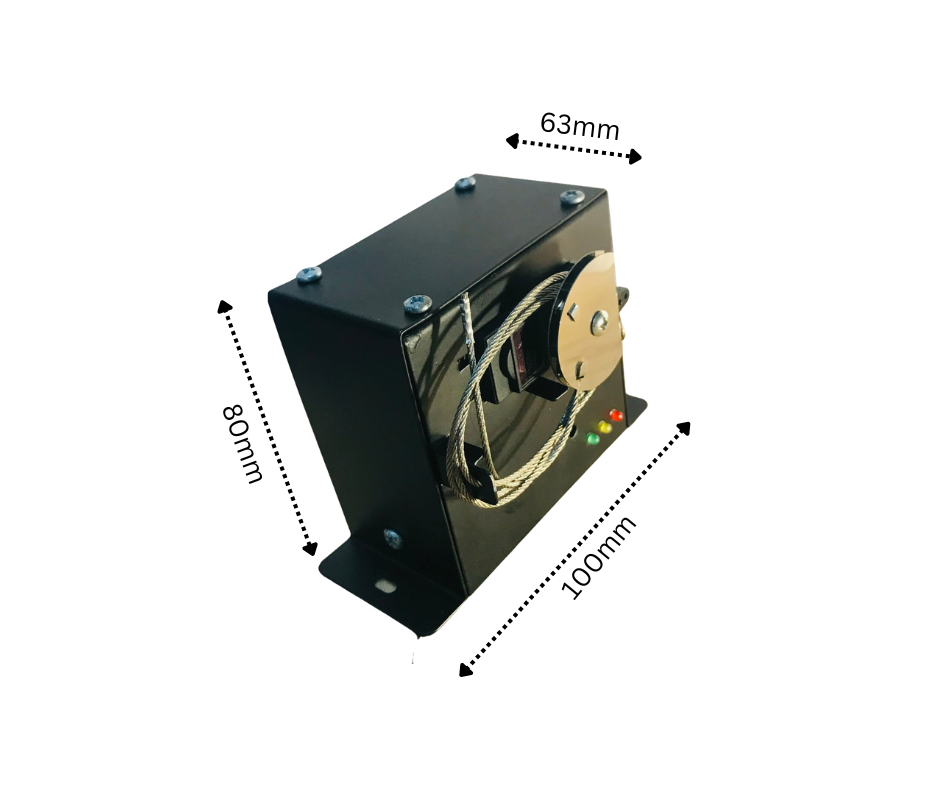

Cấu tạo của bộ điều tốc ga tự động:
Bộ điểu tốc ga tự động này có các điểm khác với các bộ điều khiển trong các máy phát thông thường như sau:
- Mạch điều tốc điện tử và cơ cấu chấp hành tích hợp đóng chung một vỏ.
- Bộ này sử dụng nguồn ra của cụm phát điện làm nguồn nuôi các hoạt động và tín hiệu xác định tốc độ quay của động cơ, vì vậy trọng hệ thống sẽ không cần có các chi tiết bánh cam, cảm biến vòng tua, nguồn ắc quy như đối với các máy thông thường.
Sơ đồ khối bộ điều khiển tốc độ:

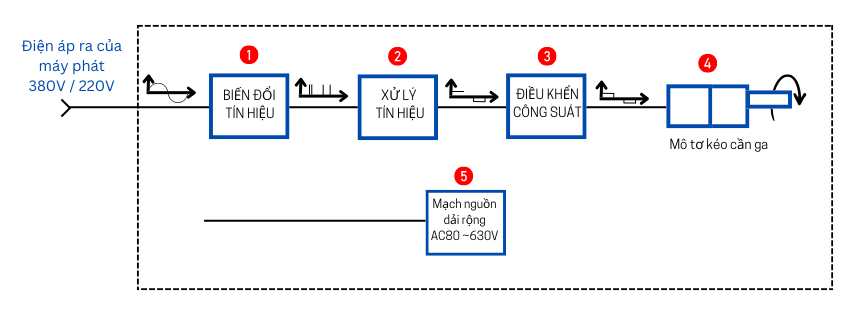

1- Bộ biến đổi tín hiệu; 2- Khối xử lý tín hiệu; 3- Khối điều khiển công suất;
4- Cơ cấu chấp hành; 5- Khối nguồn dải rộng.
- Bộ biến đổi tín hiệu: nhiệm vụ biến đổi tín hiệu hình sin của điện áp ra của cụm phát thành tín hiệu xung để đưa tới bộ xử lý tín hiệu.
- Khối xử lý tín hiệu: Khối này sử dụng IC vi điều khiển PIC. Căn cứ vào chu kỳ xung của bộ biến đổi tín hiệu đưa sang, chương trình trong vi điều khiển sẽ nhận biết được tốc độ vòng quay của máy phát điện để đưa ra lệnh phù hợp tới điều khiển công suất.
- Khối điều khiển công suất: Sử dụng IC BA6209 để nhận lệnh từ vi điều khiển PIC đưa tới tạo ra tín hiệu điều khiển có công suất phù hợp với mô tơ kéo của cơ cấu chấp hành.
- Cơ cấu chấp hành: Với mô tơ giảm tốc 12V kết hợp các cơ cấu cơ khí biến đổi tín hiệu điều khiển dưới dạng điện năng thành cơ năng để tác động lực đến cần ga của máy phát điên.
- Khối nguồn dải rộng: Sử dụng nguyên lý nguồn xung nhận nguồn điện có khoảng điện áp từ AC 80V ~ AC 630V từ đường ra cụm phát điện chuyển đổi thành các nguồn điện ổn đinh có điện áp DC 12V và 5V để nuôi các bộ phận của bộ điều khiển.
Cách lắp đặt bộ điều tốc ga tự động:

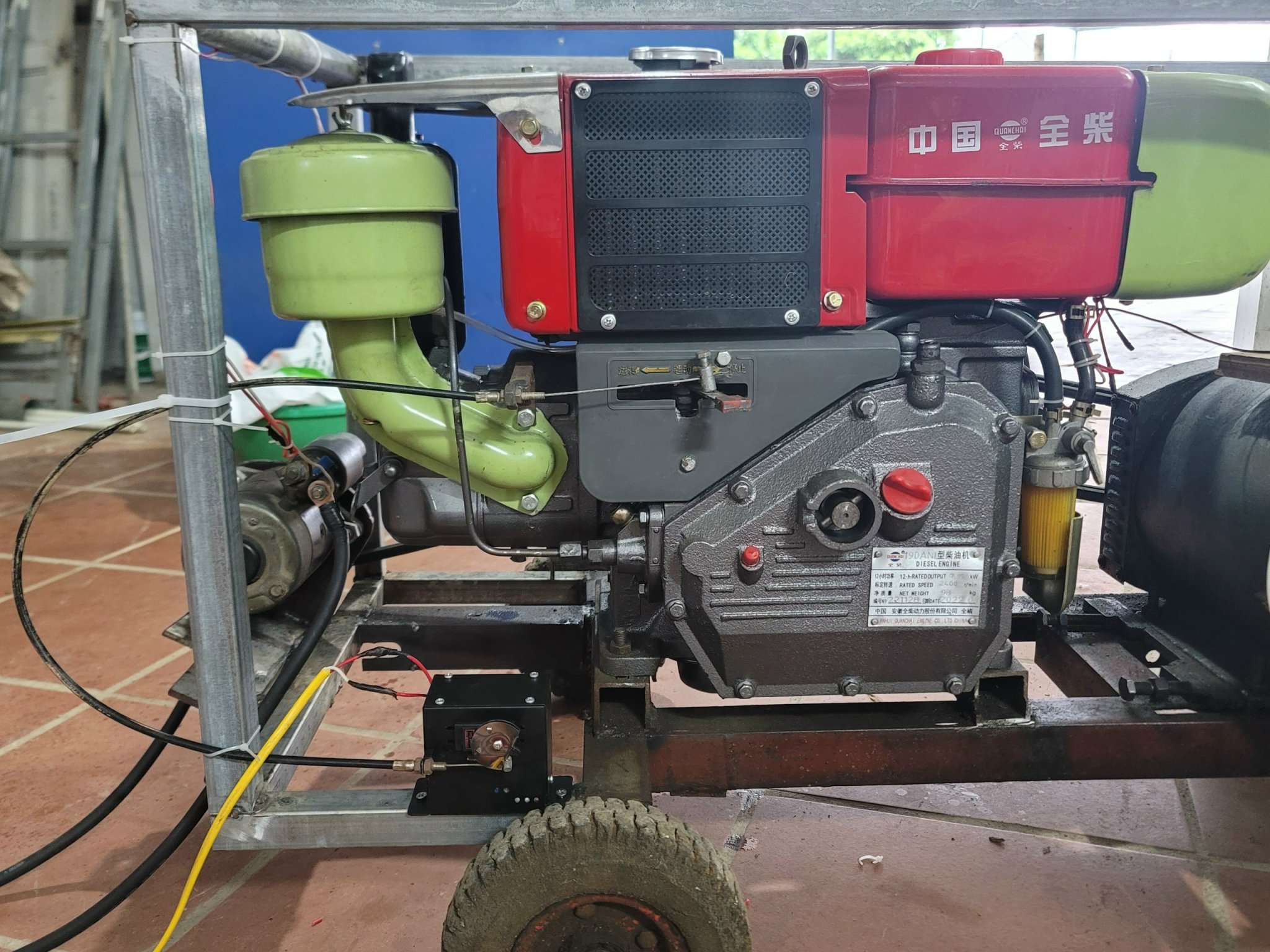

Lắp đặt bộ điều khiển tốc độ động cơ cho máy phát điện

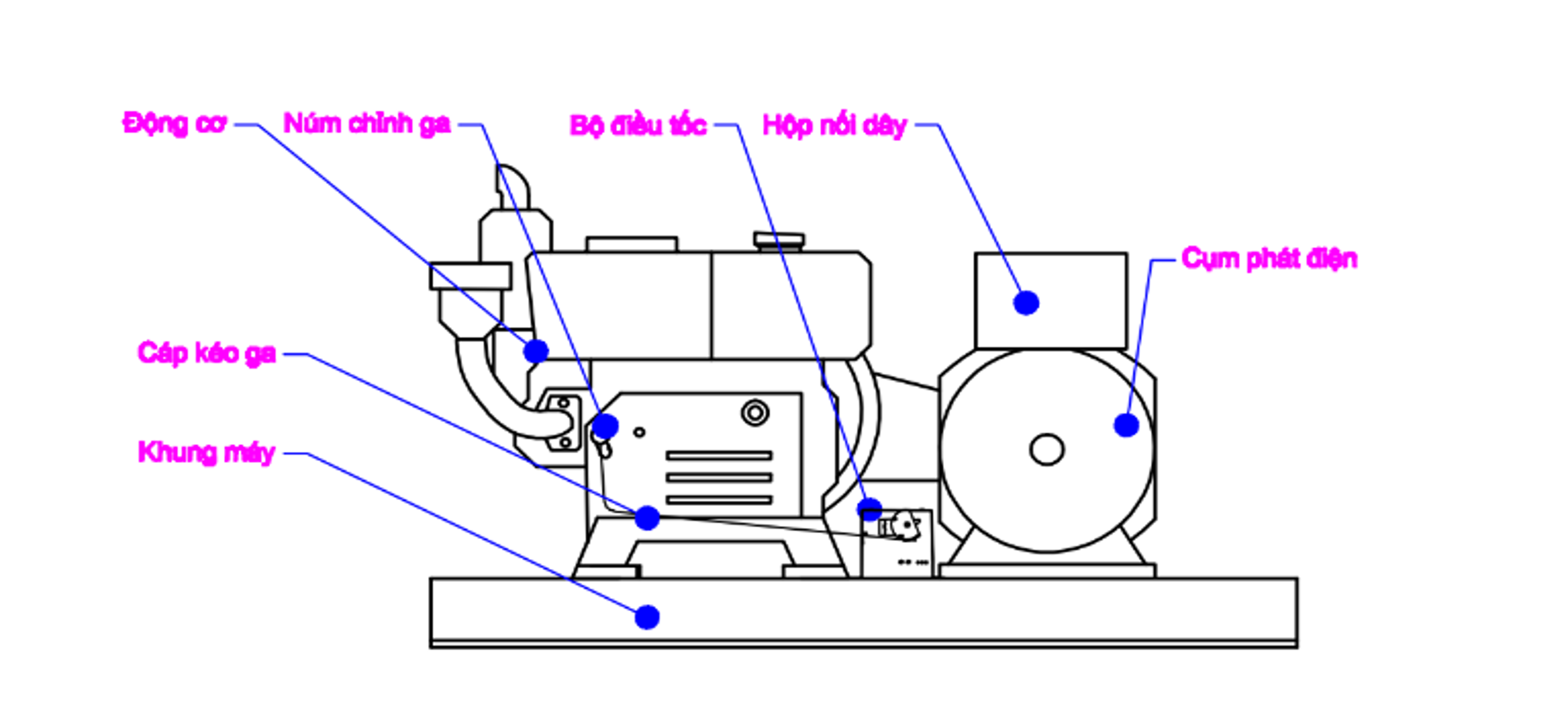

1- Động cơ diesel; 2- Cần ga của động cơ; 3- Cần kéo ga của bộ điều khiển; 4- Bộ điều khiển tốc độ; 5- Cụm phát điện; 6- Hộp nối điện; 7- Dây kéo ga
